Des capteurs inspirés par l'œil humain au service de l'imagerie de fluorescence à super-résolution
Des recherches de pointe ont permis d'obtenir des progrès significatifs dans l'imagerie de fluorescence de super-résolution grâce à l'utilisation de capteurs événementiels. Né d’une collaboration scientifique, ce type de capteurs a surpassé les caméras scientifiques traditionnelles dans la microscopie de localisation de molécules uniques, repoussant les limites de résolution temporelle. Ces résultats de recherche sont publiés dans Nature Photonics.
Historiquement, la limite de diffraction de la lumière a restreint les microscopes optiques à la résolution de 200-300 nanomètres. Toutefois, au XXIème siècle, les efforts intensifiés des chercheurs ont permis de surmonter cette barrière, menant au Prix Nobel de Chimie 2014 pour la microscopie de fluorescence à super-résolution. Une méthode clé, la SMLM, se base sur le marquage des protéines d'intérêt avec des molécules fluorescentes qui clignotent, permettant d’être localisées une par une avec une précision nanométrique. Ainsi, des images à super-résolution sont reconstruites comme un tableau pointilliste, dépassant la résolution limitée par la diffraction d'un ordre de grandeur. Les capteurs événementiels, également connus sous le nom de des capteurs à vision neuromorphique, ont un mode de fonctionnement différent des caméras classiques. Inspirés par l'œil humain, ces capteurs sont composés de pixels asynchrones qui réagissent aux changements de luminosité avec une précision temporelle remarquable. Avec leur faible consommation d'énergie, leur volume de données réduit, leurs temps de réponse rapides et leur rentabilité, les capteurs événementiels ont un potentiel considérable dans le domaine de l'imagerie biologique, en particulier pour capturer le comportement asynchrone et dynamique des fluorophores SMLM.
Les chercheurs de l’Institut Langevin (CNRS/ESPCI Paris - Université PSL), du laboratoire Diseases and hormones of the nervous system (DHNS, INSERM/Université Paris-Saclay) et de l’Institut de la vision (CNRS/INSERM/Sorbonne Université) ont mis en œuvre avec succès la microscopie de localisation de molécules uniques basée sur les événements, appelée Eve-SMLM. Cette nouvelle approche produit non seulement des images à super-résolution d'une qualité et d'une résolution comparables à celles des caméras scientifiques traditionnelles, mais elle surmonte également les limitations de l'imagerie à haute densité, quand les images de fluorophores individuels se superposent. Alors que les caméras conventionnelles échouent dans de tels scénarios, l'Eve-SMLM excelle en détectant sélectivement les transitions ON et OFF, en extrayant des informations cruciales et en effectuant un rééchantillonnage temporel efficace.
L'Eve-SMLM marque un changement de paradigme pour la microscopie de molécules uniques et ses applications. Cette nouvelle approche pourrait être la clé pour étudier des processus multi-échelle dans l'espace et le temps, qui sont omniprésents en biologie. Cette étude illustre le potentiel transformateur de la détection basée sur les événements dans l'imagerie de fluorescence à super-résolution, offrant de nouvelles perspectives en biologie, en applications médicales, en science des matériaux et au-delà.

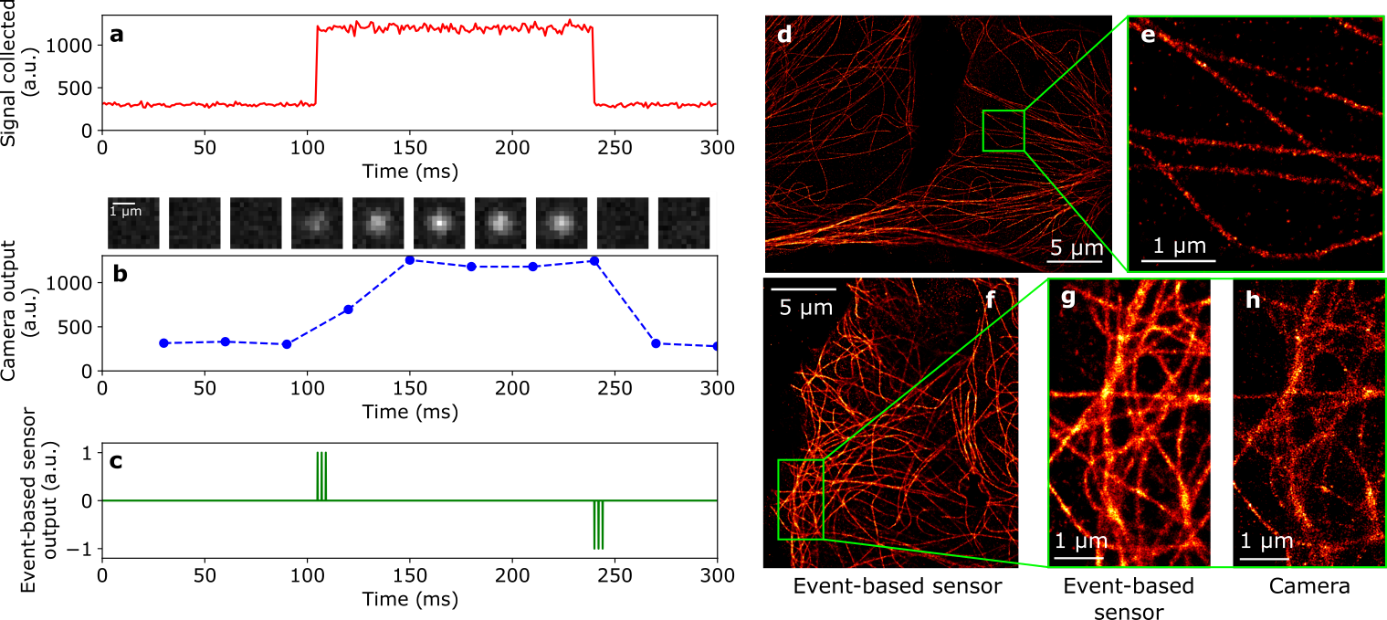

À droite, images de fluorescence à super-résolution Eve-SMLM de cellules COS-7 fixées marquées avec le fluorophore AF647 contre α-tubuline. d-e : image Eve-SMLM 2D obtenue avec tous les photons dirigés vers le capteur événementiel. f-g-h : imagerie bio à haute densité obtenue avec un beamsplitter 50:50 répartissant les photons d'émission entre l'EBS et une caméra EMCCD, temps d'acquisition total de 250 s. f : vue globale obtenue avec l'EBS ; g et h montrent une région agrandie obtenue avec l'EBS et l'EMCCD, respectivement, mettant en évidence la performance supérieure de l'EBS dans le régime de haute densité.
© Ignacio Izeddin
Les capteurs de vision événementielle libèrent un potentiel inattendu pour l'imagerie de fluorescence à super-résolution
Clignotement (gauche) et reconstruction à super-résolution (droite) de la même région de tubuline marquée avec le fluorophore AF647 dans des cellules COS-7 fixées. La durée totale de l'acquisition est de 50 secondes, accélérée 2,5 fois pour la visualisation de la reconstruction. Les dimensions de la région d'intérêt sont de 20 µm x 20 µm. À gauche, les informations de clignotement obtenues par l'EBS ont été reconstruites sous forme d'images sur une base temporelle de 20 ms. Pour chaque image i, tous les événements survenant dans l'intervalle de temps [i × 20 ms, (i + 1) × 20 ms] sont affichés. Les événements positifs et négatifs sont codés en couleur, respectivement en vert et en rouge. Les carrés blancs indiquent les signaux de clignotement de molécules uniques reconnus par l'algorithme de détection et de super-localisation. Les coordonnées sub-pixel obtenues pour chaque fluorophore détecté sont utilisées dans la reconstruction à droite pour construire une image à super-résolution.
© Ignacio Izeddin
Audiodescription
Références
Event-based vision sensor enables fast and dense single-molecule localization microscopy
Clément Cabriel, Christian G. Specht, Ignacio Izeddin.
Nature Photonics, septembre 2023
https://doi.org/10.1038/s41566-023-01308-8
